Wat is het verschil tussen een rollenketting en een bladketting?

Constructie- en geometrieverschillen

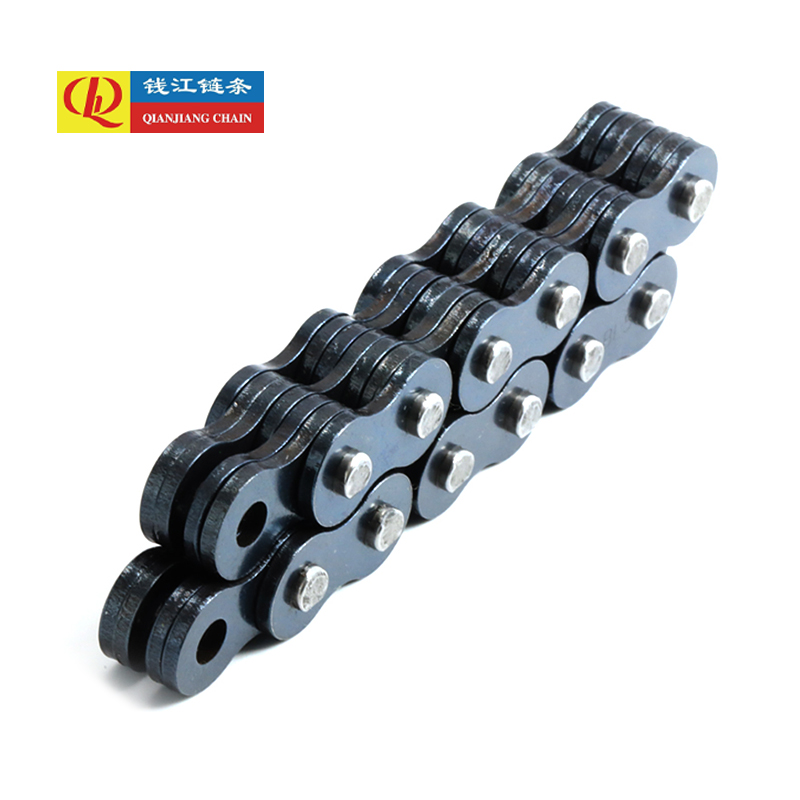

Rollenkettingen bestaan uit afwisselende binnen- en buitenschakelplaten met bussen, rollen en pennen; de rol draait op een bus en grijpt in een kettingwieltand met rollend contact. Bladkettingen zijn opgebouwd uit gestapelde bladplaten die rond lange pinnen zijn gemonteerd en vormen een plat, ladderachtig geheel zonder rollen of bussen. Dit structurele verschil zorgt voor een duidelijk contactmechanisme: rollenkettingen brengen koppel over door rollende aangrijping tussen rol en tandwiel, terwijl bladkettingen spanning overbrengen via de gestapelde plaatvlakken en penafschuiving met glijdend contact op plaatgrensvlakken.

Draagvermogen en vermoeidheidseigenschappen

Bladkettingen zijn geoptimaliseerd voor zeer hoge trekbelastingen in rechte lijn en herhaalde schokbelastingen; hun meerdere plaatlagen delen de belasting en zorgen voor redundantie waar falen van één pin onaanvaardbaar is. Rollenkettingen hebben een goede dynamische levensduur bij continue roterende krachtoverbrenging, omdat de rol en bus het glijden en de plaatselijke slijtage aan de tandwieltand verminderen. In de praktijk hebben bladkettingen voor zwaar hijswerk, takels en vorkheftrucks waarbij de axiale treksterkte primair is, de voorkeur. Voor roterende krachtoverbrengingen (transportbanden, landbouwaandrijvingen, motorfietsen) bieden rollenkettingen doorgaans een langere levensduur en een soepelere werking.

Slijtagemechanismen en smeringsbehoeften

Slijtage van de rollenketting is doorgaans slijtage van pennen en bussen (intern), rolslijtage en slijtage van tandwieltanden; Het verminderen van de wrijving tussen pen, bus en rol is essentieel, daarom zijn regelmatige smering en afgedichte of O-ringvarianten gebruikelijk. Slijtage van bladkettingen wordt gedomineerd door plaat-op-plaatlagers en penafschuiving; Omdat bladkettingen geen rollen hebben, concentreert de smering zich op pingaten en plaatcontactvlakken en kan deze minder efficiënt zijn bij het bereiken van interne interfaces. Omgevingsverontreinigingen versnellen de slijtage van beide kettingtypen, maar rollenkettingen met afgedichte cartridges verdragen vuile of stoffige omgevingen beter wanneer de juiste afdichtingen worden gebruikt.

Verschillen tussen tandwielen en bevestigingen

Voor rollenkettingen zijn tandwielen nodig met tanden die zijn afgestemd op de kettingsteek en roldiameter; Het ontwerp van het tandwiel heeft invloed op de betrokkenheid, het geluid en de levensduur. Nauwkeurigheid in tandprofiel en tandhoek is belangrijk. Bladkettingen gebruiken niet op dezelfde manier getande tandwielen; ze worden doorgaans gecombineerd met schijven, trommels of speciale tandwielontwerpen voor hef- of spantoepassingen. De bevestigingsmogelijkheden verschillen: rollenkettingen bieden veel clip-on of geklonken bevestigingen voor transport- of landbouwtaken, terwijl bladkettingen meestal zijn uitgerust met vaste uiteinden of speciale eindconnectoren voor directe lastoverdracht in hefapparatuur.

Installatie-, span- en rekgedrag

Rollenkettingen worden voornamelijk langer door slijtage tussen pen en bus; de verlenging is geleidelijk en kan worden gemeten naarmate de spoed toeneemt; standaard slijtagemeters bepalen de vervangingspunten. Een goede spanning voorkomt overslaan en ongelijkmatige slijtage; overspanning verhoogt de lagerbelasting en verkort de levensduur. De schijnbare verlenging van bladkettingen is vaak het gevolg van het vastzetten van platen of het uitrekken van pennen onder hoge belastingen; Omdat ze worden gebruikt in lineaire heftoepassingen, zijn nauwkeurige voorbelasting en periodieke inspectie op blijvende vervorming van cruciaal belang. Voor veiligheidskritisch tillen volgt u de vervangingsintervallen van de fabrikant, in plaats van alleen visuele speling.

Typische toepassingen waarbij de één beter presteert dan de ander

• Rollenketting: continue roterende aandrijvingen (industriële transportbanden, landbouwmachines, motorfietsen), waarbij soepele aangrijping, snelheidsvermogen en beschikbaarheid van bevestigingsschakels vereist zijn.
• Bladketting: verticaal heffen en hijsen (vorkhefmasten, takels, kranen), toepassingen die een hoge treksterkte, schokbestendigheid en compacte verpakking van platen vereisen.
• Waar ruimte en nauwkeurige aangrijping van het tandwiel beperkingen vormen, bieden rollenkettingen doorgaans ontwerpflexibiliteit; waar treksterkte per dwarsdoorsnedeoppervlak prioriteit krijgt, blinken bladkettingen uit.

Maatvoering, normen en specificatiepunten

Rollenkettingen worden doorgaans gespecificeerd op basis van steek (ANSI/ISO), roldiameter, treksterkte en toegestane werklast; normen zoals ANSI B29.1 en ISO 606 bieden afmetingen en classificaties. Vleugelkettingen worden gespecificeerd op plaatbreedte, aantal platen per schakel, steek en nominale breukbelasting volgens normen zoals ISO 4347 of gegevensbladen van de fabrikant. Houd bij het selecteren rekening met zowel de wettelijke veiligheidsfactor voor hijswerktuigen (vaak 4:1 of hoger, afhankelijk van de toepassing) als met de dynamische factor voor aandrijvingen (om rekening te houden met schokbelastingen en verkeerde uitlijning).

Vergelijkingstabel: snelle selectiegids

Onderhouds- en inspectiechecklist

• Inspecteren op rek: gebruik steekmeters voor rollenkettingen; meet de vrije lengte en vergelijk deze met de nieuwe lengte voor bladkettingen.
• Controleer op ongelijkmatige slijtage, verbogen platen of gebarsten schakels en vervang de betreffende onderdelen in plaats van ter plaatse reparaties uit te voeren aan zwaarbelaste kettingen.
• Zorg voor de juiste smeerintervallen en gebruik smeermiddelen die worden aanbevolen door de kettingfabrikant; zorg bij bladkettingen voor penetratie in de pin/plaat-interfaces.
• Volg de richtlijnen voor koppel en spanning: vermijd te strak aandraaien, waardoor de lagerbelasting en vermoeidheid toenemen, maar behoud voldoende spanning om overslaan of ontsporen te voorkomen.

Storingsmodi en probleemoplossing

Als een rollenketting overslaat of geluid maakt, inspecteer dan de slijtage van het tandwiel en de spoed; het vervangen van tandwielen en ketting in op elkaar afgestemde sets lost vaak een slechte betrokkenheid op. Als een bladketting scheuren in de platen, vervorming van de pennen of asymmetrische uitrekking vertoont, dient u deze onmiddellijk buiten gebruik te stellen; dit zijn tekenen van overbelasting of vermoeidheid. Volg bij lifttoepassingen altijd de wettelijke inspectie-intervallen en vervangingscriteria om catastrofale storingen te voorkomen. Raadpleeg bij twijfel de tabellen met nominale werklasten van de kettingleverancier en houd u bij hijsapparatuur aan de toepasselijke veiligheidsnormen en voorschriften voor hijsapparatuur.

Selectieoverzicht: match de vraag, geen aannames

Kies een rollenketting als u behoefte heeft aan een efficiënte roterende krachtoverbrenging, snelheidsmogelijkheden en flexibele bevestigingsmogelijkheden; kies een bladketting als uw primaire eis een hoge trekcapaciteit is in lineaire of hefsystemen met herhaalde schokbelastingen. Evalueer de bedrijfssnelheid, het type belasting (stabiel versus schok), vereiste veiligheidsfactoren, uitvoerbaarheid van smering en ruimtebeperkingen. Testen onder representatieve omstandigheden of het raadplegen van applicatie-ingenieurs van de fabrikant zullen de veiligste, meest kosteneffectieve selectie opleveren voor uw specifieke gebruiksscenario.
